Гостиничный комплекс «MARRIOTT» в г.Краснодаре

Заказчик – ООО «Европа - Инвест»
Главный архитектор проекта – J. Seifert
Главный конструктор проекта – М. Мариничев

Пятизвездочный гостиничный комплекс «MARRIOTT» находится в самом центре Краснодара и является первым отелем такого высокого класса для Краснодарского края. Архитектурная концепция разработана известным английским архитектором Джоном Сифертом. Высотное здание гостиничного комплекса состоит из 6 объемов: трех 22-х этажных, двух 3-х этажных и одноэтажного, разделенных антисейсмическим и осадочным швом (Рис.1).

Конструктивная схема представляет рамно-связевый монолитный железобетонный каркас. Свайно-плитный фундамент под 22-х этажными частями выполнен из буроинъекционных свай диаметром 400мм длиной 22м, объединенных плитным ростверком для каждого высотного блока (Рис.2). Острие свай ниже поверхности земли на 26,5м. Ростверк заглублен на 4,5м.

a)
б)
в)

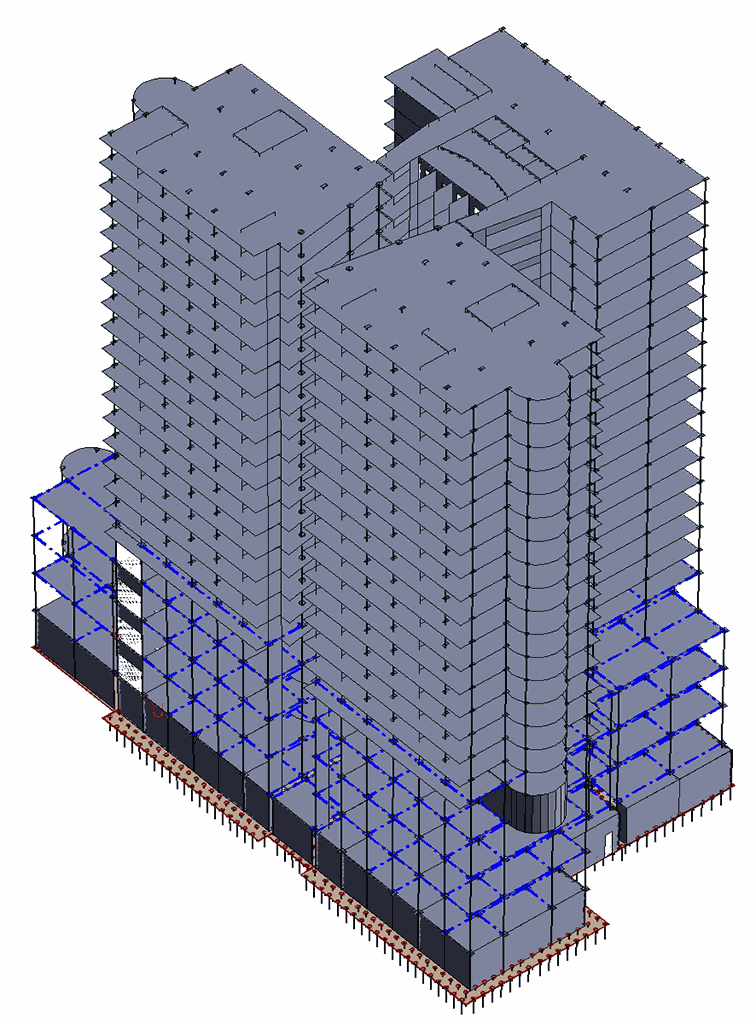

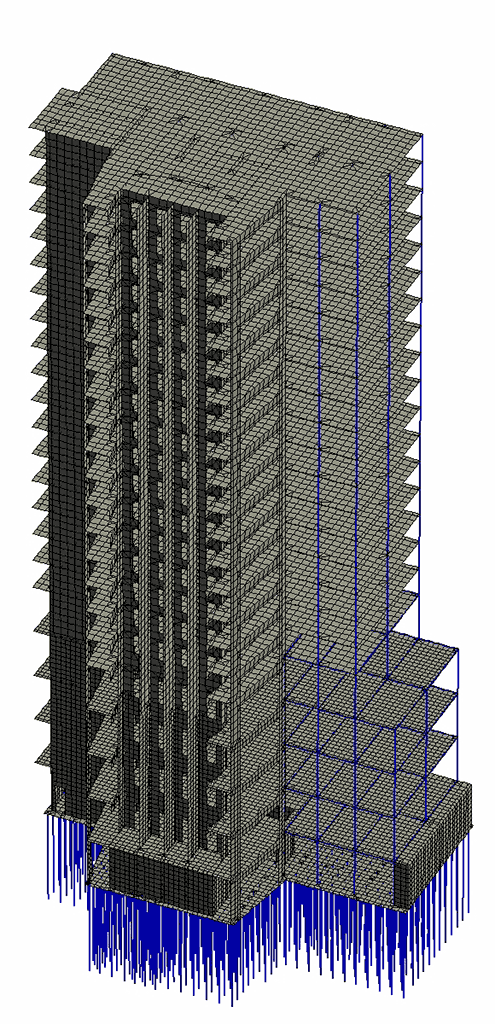

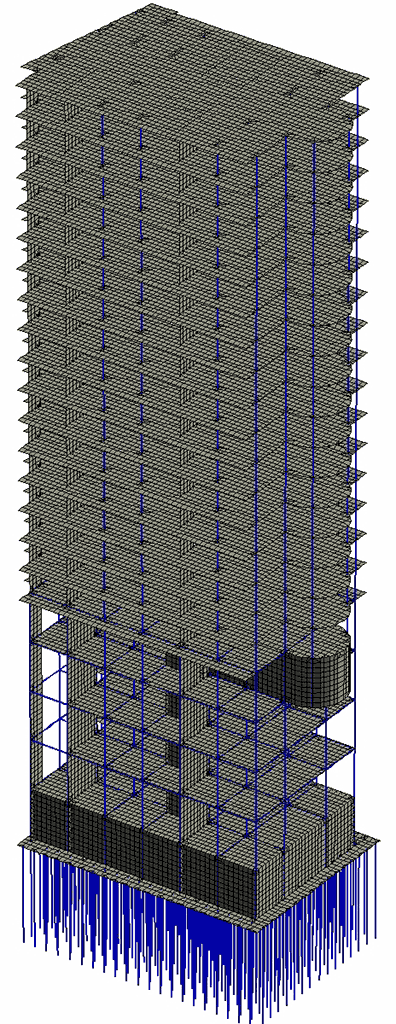

Рис.1. Расчетная схема проектируемого гостиничного комплекса: а) 6 разноэтажных блоков в составе единой расчетной схемы; б) 22-х этажная блок-секция №1; в) 22-х этажная блок-секция №3

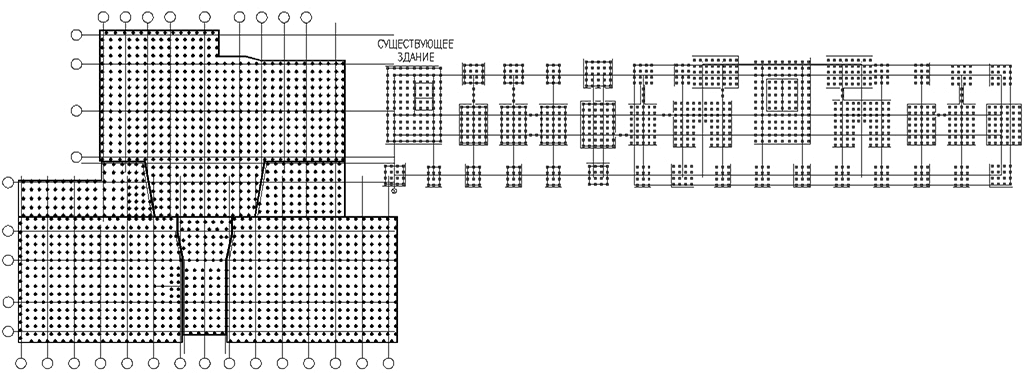

Рис. 2. Схема расположения свайно-плитного фундамента гостиничного комплекса

Геотехническая ситуация осложнена расположением в непосредственной близости к возводимому зданию существующего 10-ти этажного административного здания. Это обстоятельство привело к необходимости проведения расчета для определения дополнительных вертикальных перемещений фундаментов существующего здания.

Конструктивная схема существующего 10-ти этажного здания – связевый сборный железобетонный каркас. Фундаменты из забивных свай 300х300мм длиной 6м. Острие свай располагается ниже поверхности земли на 11м.

Расчет осадок выполнен методом конечных элементов с использованием программы Plaxis 3D Foundation для области 120м на 250м в плане (Рис.3). В расчете использована модель грунтов Мора-Кулона.

a)
б)

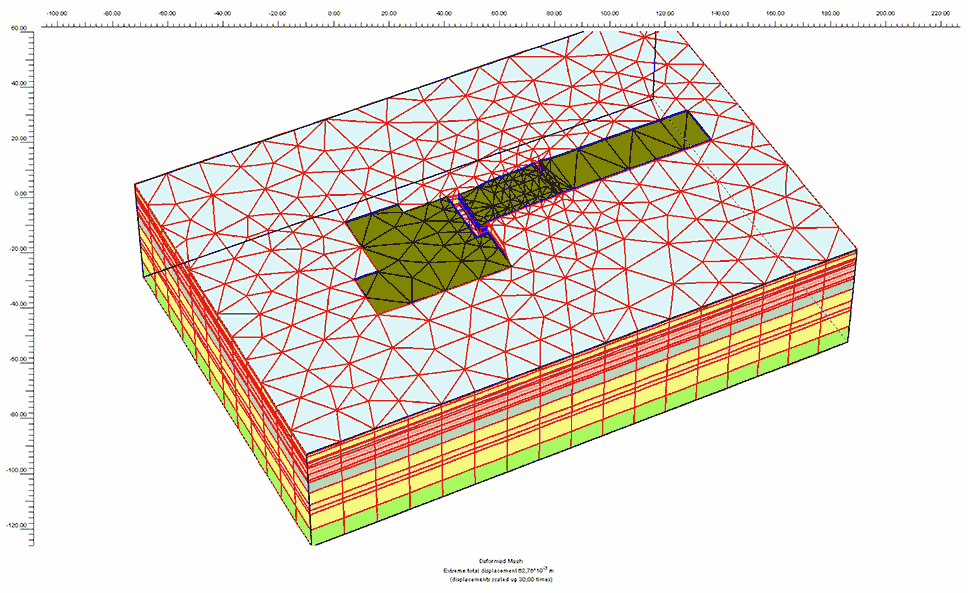

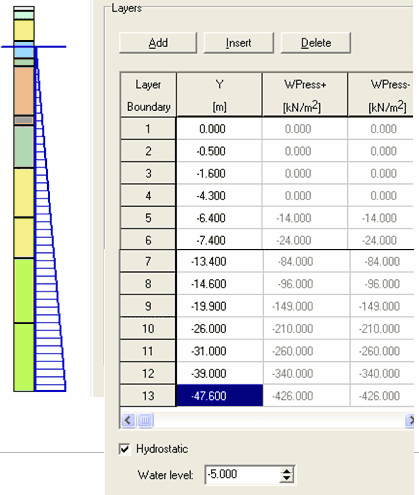

Рис. 3. Расчетная схема грунтового массива с выделенными фундаментами возводимого и существующего зданий

Расчет выполнен с учетом следующих стадий:

  1. Расчет напряженно-деформированного состояния грунта до возведения зданий;
  2. В расчетную схему добавлены конструкции существующего здания;
  3. Грунт в габаритах свайного фундамента существующего здания заменен массивом упругого линейно деформируемого материала;
  4. В расчетную схему добавлены конструкции возводимого здания;
  5. Добавлена инженерная защита;
  6. Грунт в габаритах свайного фундамента возводимого гостиничного комплекса заменен на массив упругого линейно деформируемого материала;
  7. Задана нагрузка на свайно-плитный фундамент возводимого здания;
  8. Повторение стадии 6. Расчет начат со стадии 5 с обнулением деформаций, полученных на всех предыдущих стадиях.

Осадки основания существующего здания по стадии 6 соответствуют полным осадкам с начала строительства этого здания с учетом строительства рядом здания гостиничного комплекса. Осадки основания существующего здания по стадии 7 соответствуют дополнительным осадкам, вызванным нагрузками от строительства здания гостиничного комплекса.

Конечная расчетная деформация основания от строительства нового здания определена со средним значением 55мм. Максимальное дополнительное вертикальное перемещение фундаментов существующего здания с учетом инженерной защиты при этом составило 18мм, что не превышает допустимой величины.

Однако особый интерес при анализе поведения таких зданий представляет сопоставление перемещения одиночной сваи, воспринимающей проектную нагрузку с перемещением всех свай в составе свайного поля, получающих такую же величину нагрузки в пересчете на одну сваю. Для такого сопоставительного анализа на каждом из возводимых высотных зданий в процессе научно-технического сопровождения закладываются натурные испытания одиночных свай, а также свай в составе группы на восприятие статических сжимающих и выдергивающих нагрузок.

В процессе выполнения свайного фундамента на площадке строительства гостиничного комплекса были проведены серии испытаний свай статической нагрузкой при одиночном и групповом расположении свай в плане (Рис.4).

Рис. 4. График «нагрузка-осадка» при испытании одиночной сваи d400мм, l=22м статической циклической нагрузкой

При умении правильно прогнозировать осадки свайно-плитных фундаментов в сжимаемых грунтах удается решать комплекс сложных геотехнических задач, к числу которых относится и необходимость компенсации неравномерных деформаций возводимых конструкций от внешних воздействий различного вида, включая сейсмические нагрузки и динамику ветра.

В таких случаях свайно-плитные фундаменты имеют неоспоримые преимущества перед традиционными вариантами. Как свидетельствует опыт возведения высотных зданий в сейсмических районах, учет совместной работы свай и фундаментной плиты позволяет находить наиболее рациональные решения с позиций технической надежности, материалоемкости и сроков производства работ.
