Жилой квартал по ул. Гастелло, 27 в Адлерском районе г. Сочи

Заказчик – ФГУП «Кавказский ВСО» ФСБ России
Главный конструктор проекта – М.Б. Мариничев

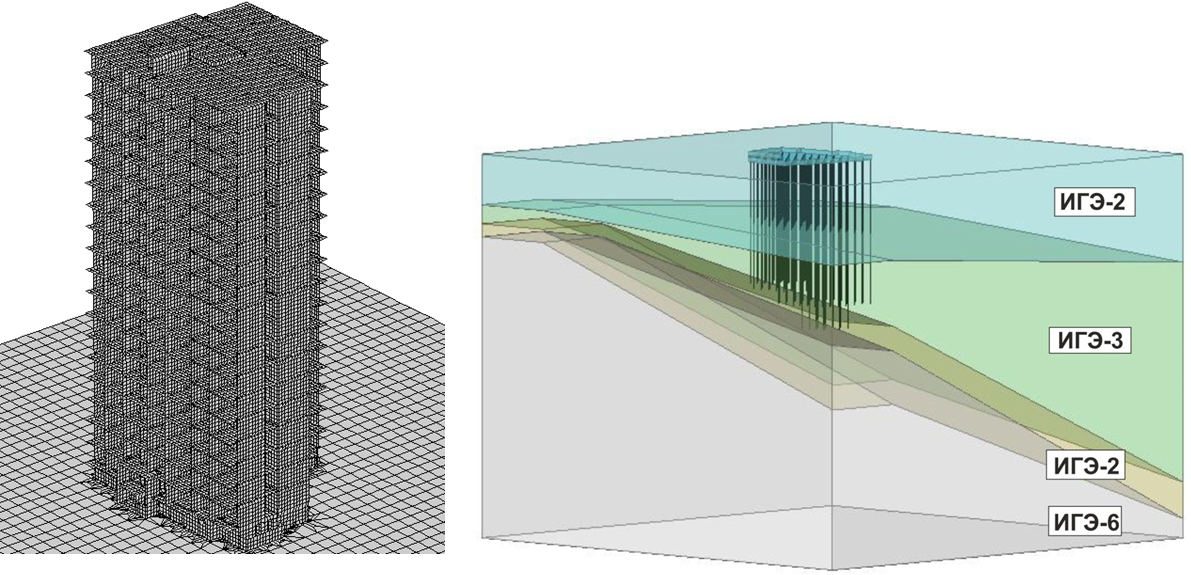

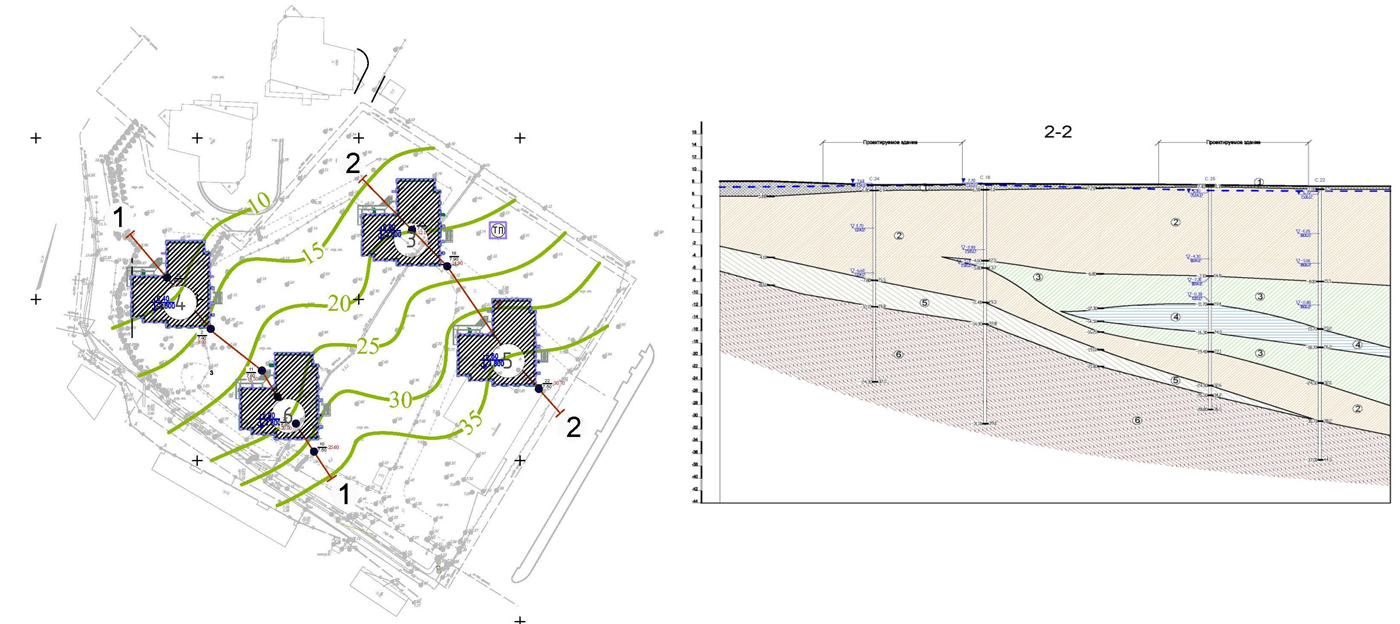

При строительстве жилого семнадцатиэтажного комплекса по ул. Гастелло в г. Сочи в процессе инженерно-геологических изысканий было установлено, что толща сравнительного слабых грунтов располагается на глубину от 10 до 35 м, причем на площадке строительства идет сильное падение сравнительно прочного слоя грунта (ИГЭ-6) от 3, 4-го блоков к 5, 6-му. Для наглядности сложения грунтового основания приведена объемная иллюстрация массива грунта.

В таких условиях применение фундаментов мелкого заложения для зданий со значительной вертикальной нагрузкой невозможно, поэтому единственным решением является переход к фундаментам глубокого заложения. Сваи CFA являются проверенным и хорошо зарекомендованным решением в подобных условиях строительства. Однако достаточно большая проектная нагрузка на сваю, до 1500 кН, обусловливает ряд требований к выбору длины и диаметра. Предварительная несущая способность была определена по нормативному, а фактическая – путем проведения статического испытания на вертикальную нагрузку. Уходящий в глубину прочный слой грунта заставляет применять на каждом из блоков сваи различной длины. Для окончательного решения по выбору геометрических размеров свай выполнены пробные сваи длиной от 11 до 35 м, диаметром от 400 до 630 мм и испытаны на вертикальную нагрузку. В результате проведенных исследований определен диаметр и длина свай для каждого блока. Твердый суглинок ИГЭ-6 на 5-м блоке залегает наиболее глубоко и неравномерно относительно всех блоков проектируемого объекта. Для оценки несущей способности сваи в плане было выбрано несколько точек, в которых по предложенной методике рассчитана несущая способность и построен график зависимости несущей способности от длины. Средняя длина сваи составляет 35 м, а переход к меньшему диаметру (до 400 мм) обусловлен ограничениями в возможностях буровых технологий в данный момент. Именно такая свая и принята для проведения полевого испытания. В условиях данной строительной площадки свая передает нагрузку на грунты основания через боковую поверхность, что хорошо видно при анализе графика испытания сваи длиной 15 м. Свая доведена до нагрузки, останавливающей испытания, по критерию, при котором увеличивается деформации без дополнительной нагрузки, следовательно произошел «срыв» сваи. При снятии нагрузки практически не происходит упругого возвращения сваи в исходное положение, остаточные деформации соответствуют общей деформации сваи. Похожее поведение под нагрузкой наблюдается и при испытании сваи длиной 35 м. Испытания доведены только до необходимой проектной нагрузки, при снятии которой свая ведет себя относительно упруго. Величина остаточной деформации остается довольно большой, что говорит о передачи нагрузки через боковую поверхность сваи. Конструкция, принятая в производство работ, запроектирована из расчета несущей способности определенной по нормативной методике, и состоит из 191 сваи диаметром 400 мм и длиной 33–34 м. Фундаменты запроектированы свайные, объединенные монолитным железобетонным ростверком толщиной 800мм. Сваи – буроиньекционные Ø400мм из бетона класса В25, имеющие различную длину, обеспечивающую заглубление сваи не менее чем на 3 м в слой коренных пород ИГЭ-6. Сваи объединяются монолитными ростверками толщиной 800мм из бетона класса В25.
