23-х этажное здание клубного типа «IDEAL-HOUSE» на ул. Бытха в г.Сочи

Заказчик – ООО «ДИАЛ Строй Инвест»
Главный архитектор проекта – А. Гинзбург
Главный конструктор проекта – М. Мариничев

Элитный жилой комплекс «IDEAL-HOUSE» в Сочи имеет три разделенные антисейсмическими швами высотные блок-секции, два блока автоматизированной автопарковки, а также блок с фитнес-центром. Все сооружения реализованы в русле единой архитектурной концепции (Рис.1). Генеральным проектировщиком явилась известная архитектурная мастерская ЗАО «Мастерская архитектора В.М.Гинзбурга», г.Москва. Специалисты компании «ГЕОТЭК» осуществляли научно-техническое сопровождение проектирования, а также расчет несущих конструкций комплекса и совместную с ЗАО «Мастерская архитектора В.М.Гинзбурга» разработку проектной документации.

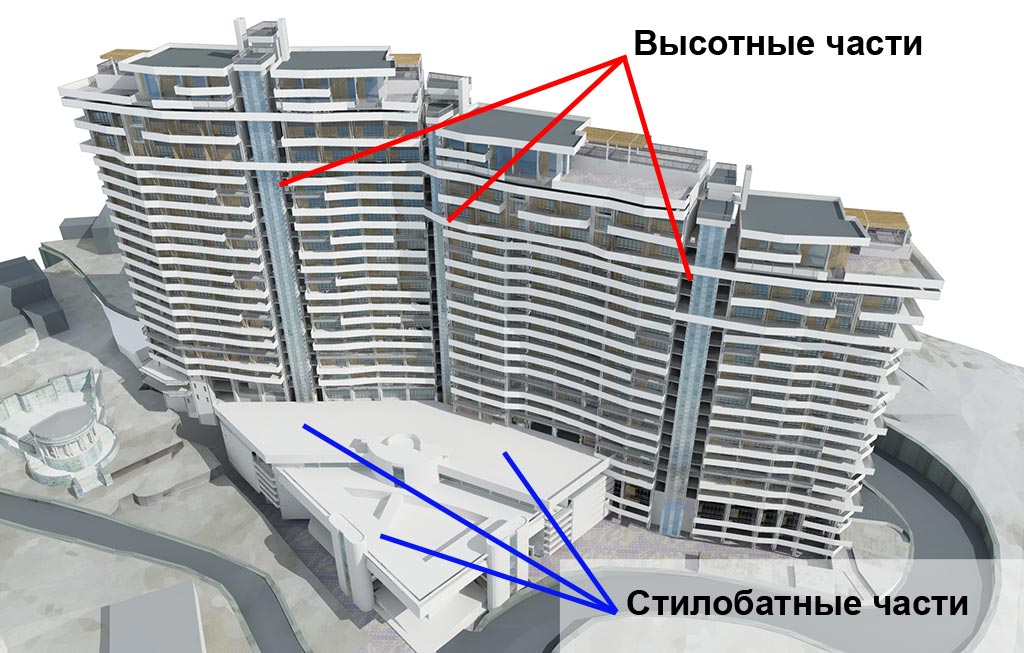

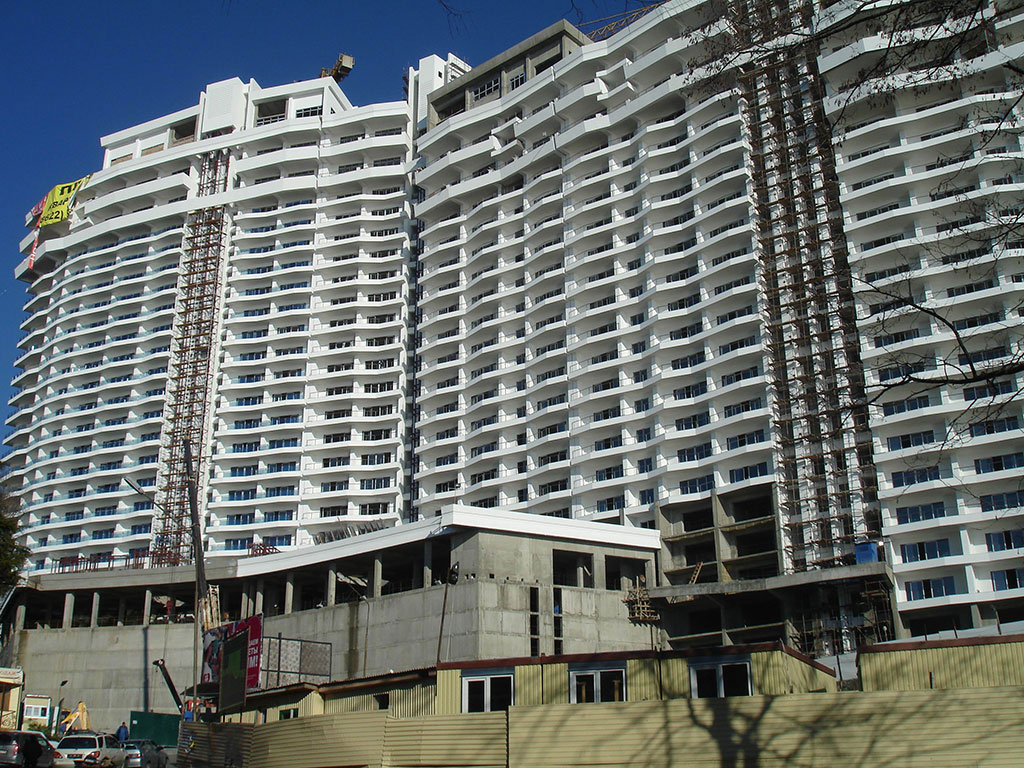

Рис.1 Общий вид комплекса

В расчетах учитывалось взаимодействие конструкций надземной, подземной части зданий и основания. Для каждого здания комплекса расчетом проверялась устойчивость формы конструктивной системы, определялись горизонтальные перемещения верха здания (с учетом крена фундамента), ускорения при колебаниях перекрытий верхних этажей от пульсационной составляющей ветровой нагрузки, а также усилия в несущих элементах конструктивной системы.

Вопросы развития неравномерных перемещений для высотных зданий Краснодарского края последнее время стоят особенно остро. Выявлены случаи, при которых развившиеся неравномерные деформации приводят к частичному или полному разрушению несущих конструкций, выводят из строя лифты вследствие перекоса лифтовых шахт, нарушают системы существующих инженерных коммуникаций и т.д.

Опираясь на мировой и европейский опыт проектирования высотных зданий, в котором свайно-плитные фундаменты приводятся в качестве наиболее рационального решения, нами проведены исследования, включающие расчеты и наблюдения за работой свайно-плитных фундаментов высотных зданий в Краснодарском крае. Ряд зданий с предложенными фундаментами уже реализован, остальные – в процессе строительства.

Особое внимание в расчетах было уделено определению фактической податливости свай, значение которой важно при формировании модели для проведения пространственных расчетов здания, а именно при задании граничных условий модели. Краевые жесткости значительно влияют на динамические характеристики системы, на периоды колебаний, величину динамической реакции в фундаментных и надфундаментных конструкциях, что в свою очередь определяет габариты и армирование несущих элементов.

При численном моделировании краевые условия на острие и боковой поверхности свай задавались на основании обработки результатов статических и динамических испытаний свай на вертикальные и горизонтальные нагрузки. В результате обработки графиков уточнялись модули упругости и модули деформации грунтов, расположенных в околосвайном пространстве (Рис.2,3).

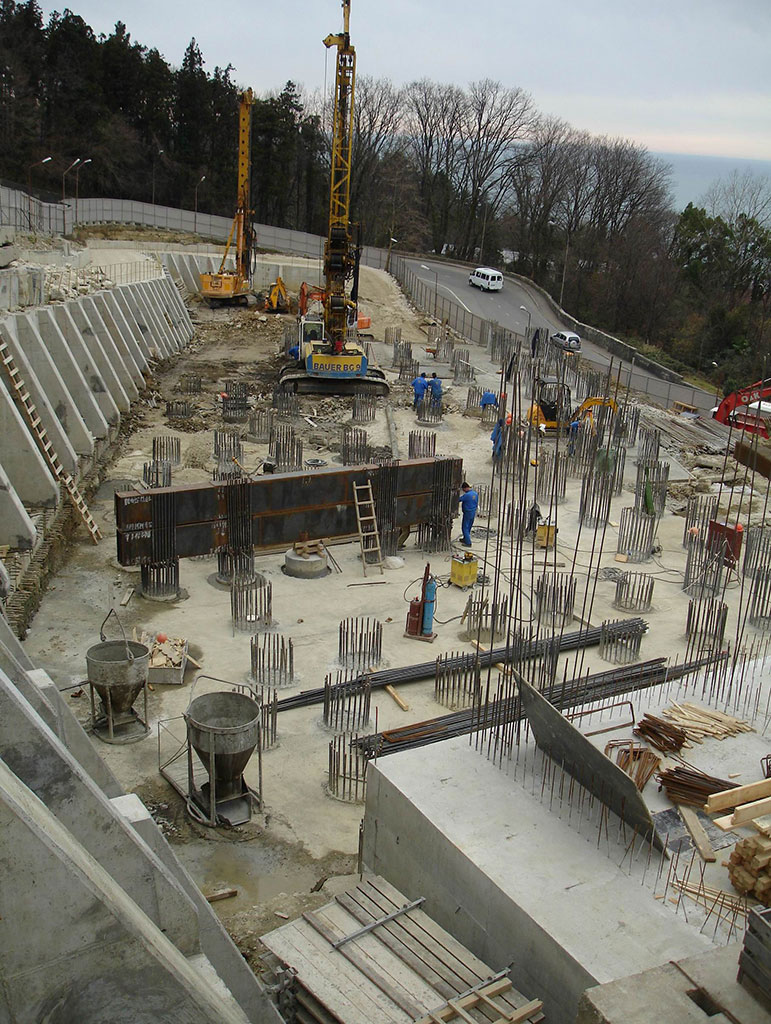

Рис.2 Испытание свай d=1020мм статической нагрузкой

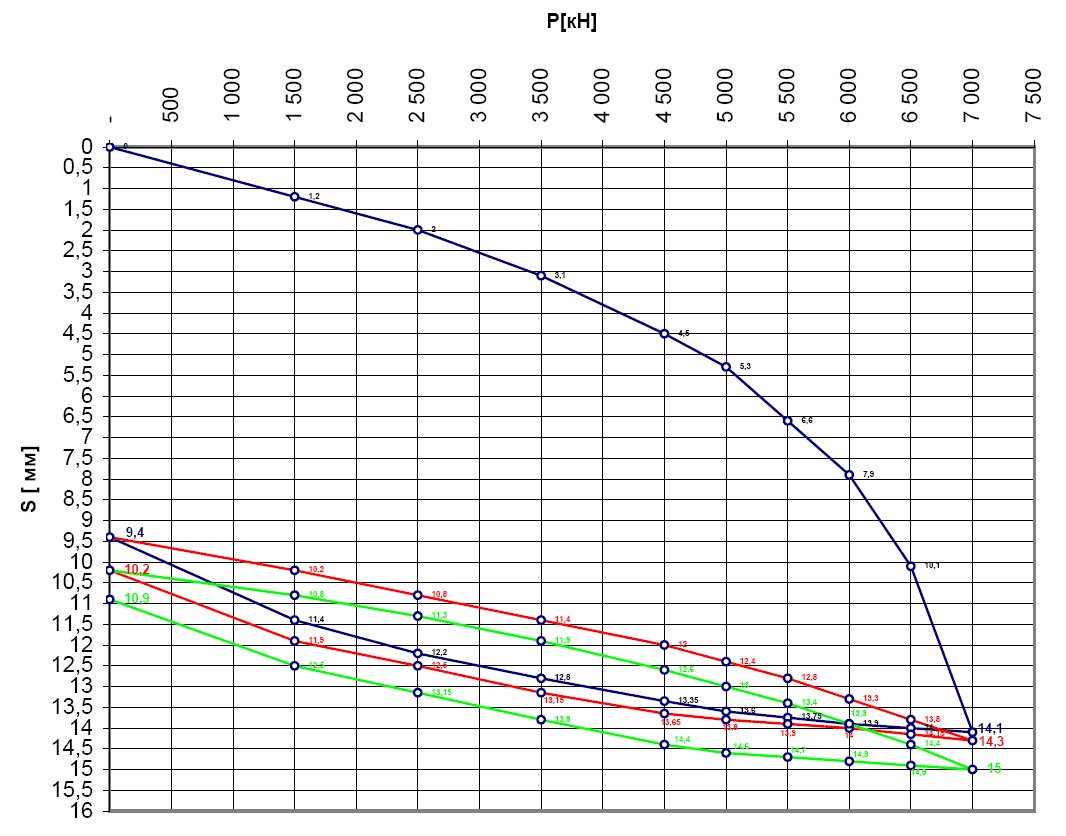

Рис.3 График зависимости осадки сваи d=1020мм от нагрузки

Корректное назначение краевых условий при проведении расчетов позволяет получать более точное распределение вертикальных и горизонтальных усилий в сваях, а значит, более корректно назначать расстановку свай в плане (рис 4).

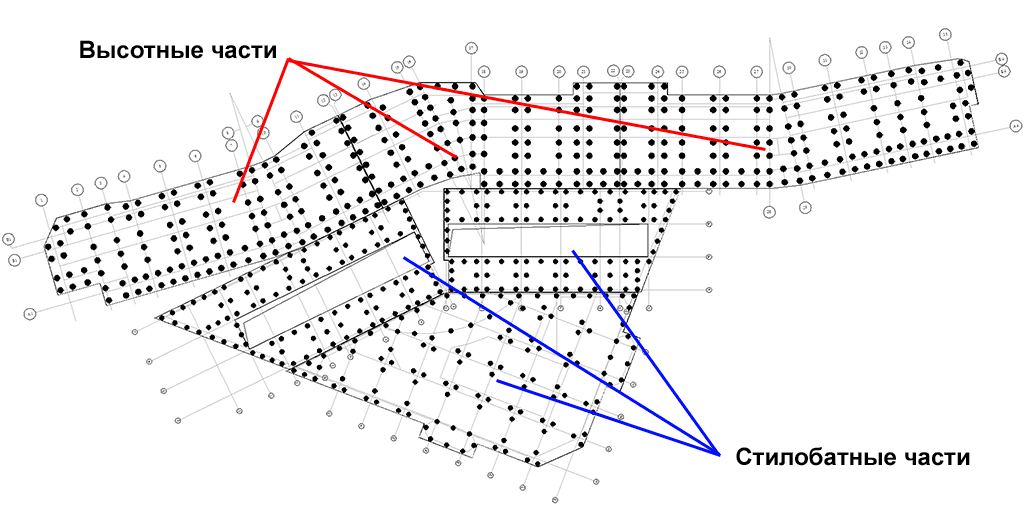

Рис. 4 Схема расположения свай комплекса
